1...100 - объектовые приборы; Пульт - пультовое устройство
Рис.1.Структурная схема устройства.

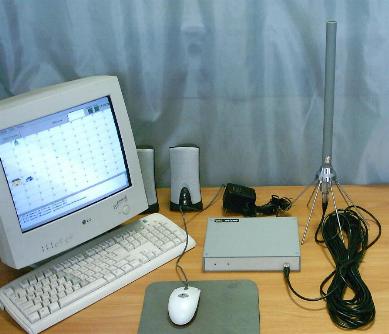

Рис.2.Внешний вид пультового оборудования

Рис.3.Внешний вид объектового прибора

3.ОСНОВНЫЕ РЕЖИМЫ УСТРОЙСТВА.
Количество независимых шлейфов (зон) на каждом приборе - 4. То есть один прибор может обслуживать до четырех независимых групп датчиков или объектов. Например, помещений на одном этаже, или гаражей в пределах одного здания и пр.

Шлейфы имеют различное функциональное назначение:
ШС1 и ШС2 - охранные. Они могут быть поставлены на охрану и сняты с охраны одновременно.  так и дистанционно с пульта оператора.
ШС3- пожарный шлейф. Он находится в режиме охраны постоянно, не зависимо от режимов других шлейфов. При сработке ШС3, объектовый прибор производит однократное оповещение на пульт. Приведение ШС3 в режим охраны производится при включении прибора или путем его перезапуска.
ШС4- тревожный шлейф. Он находится в режиме охраны постоянно, независимо от режимов других шлейфов. При сработке ШС4, объектовый прибор производит оповещение на пульт по каждой сработке ШС4.
Функциональное назначение шлейфов может назначаться при изготовлении оборудования или при его эксплуатации, простой заменой микросхемы микропроцессора

Постановка на охрану и снятие осуществляется по месту, электронными ключами "Touch memory" по месту, магнитными картами, радиобрелками местного действия, простыми кнопками или оператором с пульта.
Объектовые приборы работают с любыми штатными датчиками:  охранными и противопожарными, а также с тревожными кнопками.
Каждый объектовый прибор имеет необходимый набор функций приемно-контрольного прибора и не требует применения дополнительного оборудования.
Питание всех узлов объектовых приборов, а также датчиков осуществляется от встроенных источников бесперебойного питания. В режиме автономного питания прибор может работать до 5 суток.
Объектовые приборы могут эксплуатироваться как с внешней антенной, так и со встроенной. Внешняя антенна применяется на больших расстояниях или в сложных условиях эксплуатации .

Информация о состоянии объектов отображается на экране монитора компьютера, рис.4.

Рис.4.Отображение на экране монитора

При сработках, нештатных ситуациях или запросах оператора выдается подробная информация: графическая, текстовая, голосовая, и пр. Основная информация вводится в базу данных компьютера при наладке и может корректироваться в процессе работы, в том числе "на ходу", без остановки комплекса.
Администратор, операторы и инженерный состав обладают разными правами и имеют доступ к ресурсам через индивидуальные пароли.
Вся текущая информация, поступающая и исходящая, записывается на жесткий диск компьютера. Обеспечена возможность ее последующего использования в электронном и бумажном виде.
Программное обеспечение комплекса обеспечивает развитую поддержку, позволяющую отображать на экране компьютера информацию о всех текущих режимах охраняемых объектов. Устройство различает до 250 состояний по каждому объекту, командам и состояниям каналов связи.
Установка программного обеспечения производится как обычно и не имеет особенностей.
База данных создается при пусконаладке и в процессе эксплуатации, путем заполнения шаблонов: текстовых, графических, звуковых, и пр.

Практикуется разделение оперативного и технического пультов: оперативный и инженерный персонал обеспечиваются раздельными пультами. Для оперативного персонала выводится оперативная информация, для технического персонала - техническая на отдельный пульт. Внешне пульты идентичны. Различаются только набором информации и функций. Пультовые компьютеры могут быть соединены в сеть или полностью разделены. В том числе находиться в разных местах города.

Предоставляется демонстрационная версия оборудования. Производится обучение персонала, технического и оперативного. Обеспечивается квалифицированное техническое сопровождение оборудования.
Установка аппаратуры и ее эксплуатация не требует специальных навыков.

Гарантийные обязательства.
Гарантийное обслуживание производится в уполномоченных сервисных центрах Изготовителя.
Срок гарантийного обслуживания - 1 год со дня продажи.
Срок годности - не менее 5 лет со дня продажи.

Основные параметры устройства:

Наименование	Значение по умолчанию	Комментарий
Рабочая частота, МГц	433,075... 434,775	Возможна любая частота в диапазоне от 25 МГц до 2400 МГц
Мощность передатчика, Вт	0,250	от 0 до 50 Вт
Чувствительность приемника, мкВ	0,5	0,1... 0,5
Модуляция	F3E
Напряжение питания, В	12 и 220
Антенны	внешняя выносная антенна "GP-433"	Внешние и встроенные антенны
Габаритные размеры:
-объектового модуля, мм	160*185*40	п.ф.
-пультового модуля, мм	160 *185*40	п.ф.
Материал корпуса	пластмасса, алюминий.
Диапазон рабочих температур, С	-10...+40 С без термостата
	-40...+40 С с  термостатом

Стоимость аппаратуры приведена в Сводном прайсе.
Для выписки счета на оплату заполните форму.
Срок отгрузки в адреc заказчика - 15 дней со дня предоплаты.
